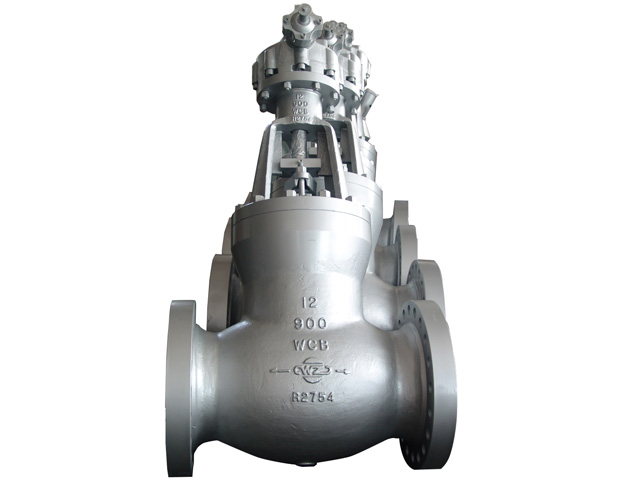

Запорный клапан: Запорный клапан для высокого давления с усиленным уплотнением крышки

АСНОЎНЫЯ ХАРАКТАРЫСТЫКІ:

Данный вид клапана производится согласно стандартам BS1873 и ASME B16.34 для сред с высоким давлением и высокой температурой, широко применяется в энергетической и нефтехимической промышленности. В отличие от обычно конструкции с крышкой на болтах, здесь крышка более компактная, с дополнительно заваренным кольцом, которое позволяет надежно держать давление при любых условиях эксплуатации, обеспечивая полную герметичность, компактность, удобство в обслуживании.




Две ветки прохождения среды образуют 180 °.  Поверхность уплотнения диска и корпуса состоят из стеллита, либо кобальтового сплава. Большие диаметры клапанов состоят из основного и вспомогательного диска, так что среда продвигается сверху вниз. Так, усилие на закрытие уменьшается и улучшаются показатели герметичности.




Особенности конструкции:

Дизайн конструкции по стандартам: BS1873,ASME B16.34, GB/T 12235, JB/T3595.

Как правило, ход штока составляет ¼ длины перемещения и обеспечивает быстрое срабатывание на открытие и закрытие.

Одна поверхность уплотнения, на диске и на корпусе.

Большие диаметры клапанов имеют основной и вспомогательный диск, при этом поток среды располагается между верхним и нижним диском

Поверхность уплотнения полностью покрыта стеллитом

Легок с точки зрения производства легок в эксплуатации

Герметичен также в обратном направлении.

Используется специальный гибкий металлографит для набивки сальника.

Абсолютно герметичный шток.

Выборочно устанавливается байпас.




Варианты исполнений:

Материал корпуса: углеродистая, нержавеющая сталь, сплавы конструкционных сталей

Номинальный диаметр: 1/2"~24"(DN15~DN600)

Номинальное давление: Class150~2500 (PN10~PN420)

Присоединение: фланцевое RF, RTJ и под приварку

Рабочая температура -29℃~560℃

Управление: маховик, редуктор, электропривод и тд.
